МС4130

Продукт Обзор

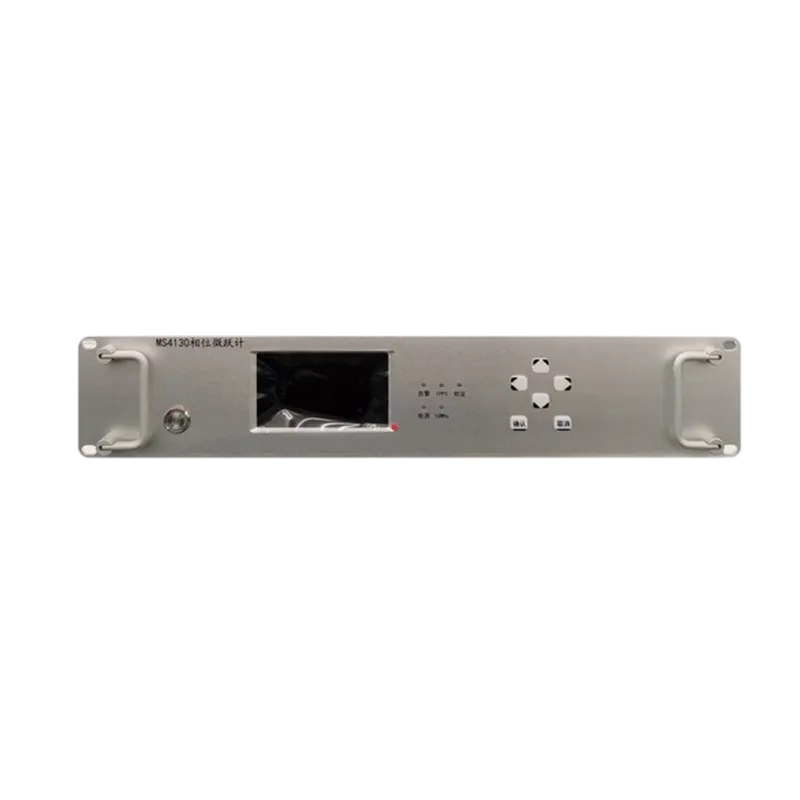

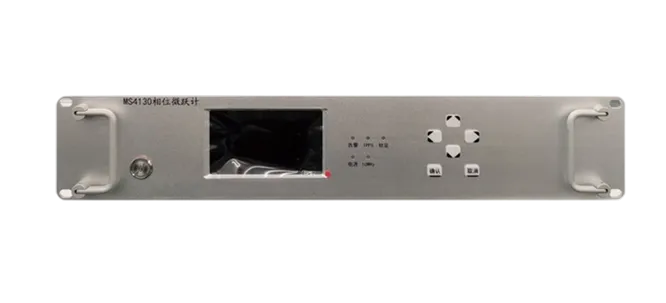

Микрошаговый измеритель фазы MS4130 - это высокоточное устройство для регулировки фазы. Оно состоит из основного блока и программного обеспечения для мониторинга и обработки данных. Его основная функция заключается в высокоточной регулировке фазы и частоты частотных сигналов. Устройство оснащено встроенным высокоточным процессором DDS, обеспечивающим точную частотную и фазовую модуляцию входного сигнала частотой 10 МГц. Прилагаемое программное обеспечение обеспечивает мониторинг устройства, управление конфигурацией, создание файлов и их хранение. Фазометрический микрошаговый измеритель MS4130 размещен в корпусе 2U для монтажа в стойку и включает в себя панель освещения, клавиатуру, дисплей, микшерный модуль, модуль измерения разницы во времени, два модуля частотного деления и источник питания.

Основные функции:

1. Поддерживает четыре внешних опорных входа 10 МГц;

2. Поддерживает один внешний вход 1PPS для синхронизации;

3. Обеспечивает шесть каналов коаксиальных выходов 10 МГц с регулировкой частоты и фазы;

4. Обеспечивает два выхода 1PPS с регулировкой фазы;

5. Предоставляет возможности мониторинга сети и последовательного порта.

6. Показатели производительности продукта достигли ведущего отечественного уровня и получили метрологическую сертификацию от авторитетных отечественных учреждений.

Технический Показатели

Проект	Элемент индикатора	Содержимое индикатора
Разрешение микроперехода частоты		≤1E-18 (5E-19)
Разрешение микроперехода фазы		≤1 с (0,024фс)
Стабильность выходной частоты	1	с ≤3E-13
	10 секунд	≤1,5E-13
	100 секунд	≤2.E-14
Фазовый шум	10 Гц	≤-135 дБц/Гц
	100 Гц	≤-145 дБц/Гц
	1 кГц	≤-155 дБц/Гц
	10 кГц	≤-158 дБц/Гц
Входной интерфейс	10 МГц	4-полосный, TNC
Входной интерфейс	1 PPS	1-полосный, BNC
Выходной интерфейс	10 МГц	6-полосный, TNC
Выходной интерфейс	1PPS	2-полосный, BNC
Интерфейс управления	Последовательный порт	1-полосный RS232
Интерфейс управления	Сетевой порт	RJ-45 1-полосный
источник питания	Источник питания переменного тока	220 В переменного тока±22 В, 50 Гц±1 Гц
Адаптируемость к окружающей среде	Рабочая температура	-20℃ ~ +60℃
Адаптируемость к окружающей среде	Температура хранения	-40℃ ~ +75℃
Физические характеристики	Размеры	430мм450мм88мм (стандартный шкаф 2U)
