AC1571 (ПЕРЕМЕННЫЙ ток)

Тактовый генератор с низким уровнем дрожания

AC1571 (ПЕРЕМЕННЫЙ ток)

Продукт Обзор

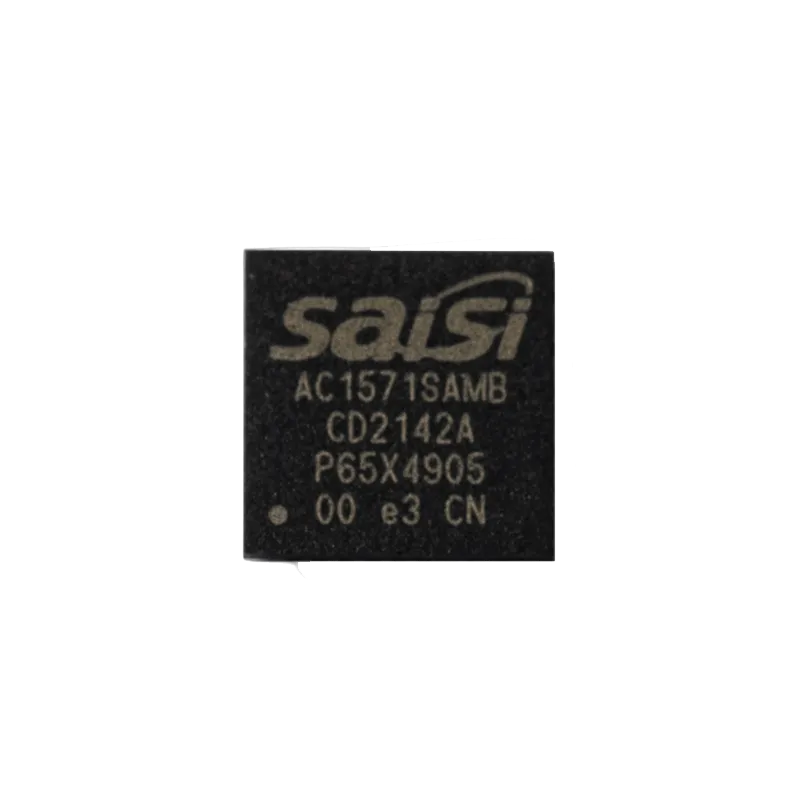

AC1571 - это тактовый генератор на базе PLL для базовых станций 5G. В этом чипе используется технология полностью цифровой фазовой автоподстройки частоты (PLL), обеспечивающая оптимальную работу на высоких частотах с низким уровнем фазовых шумов, а также низкое энергопотребление и высокое PSRR.

Типичные области применения:

Беспроводные базовые станции

Линейные платы, коммутаторы и маршрутизаторы Ethernet

Интерфейсы SCSI, SATA и PCI-Express

Генератор тактовых импульсов с низким уровнем джиттера и фазового шума

Основные области применения:

Технический Показатели

AC1571


Основные характеристики
7 несимметричных LVCMOS-выходов, выходное сопротивление 30 Ом 6 несимметричных LVCMOS-выходов, частота 25 МГц
1 несимметричный LVCMOS-выход с тактовым сигналом процессора 33,33 МГц
3 пары LVPECL-выходов 1 пара дифференциальных LVPECL-выходов с выходной частотой 156,25 МГц
2 пары дифференциальных выходов LVPECL с возможностью выбора выходных частот 100 МГц и 125 МГц
Выбор внешнего кристалла или несимметричного источника входного сигнала
Интерфейс кварцевого генератора для кристалла с частотой 25 МГц
Частота ГУН 2,5 ГГц
Среднеквадратичное фазовое колебание на частоте 125 МГц при использовании кристалла с частотой 25 МГц (12 кГц-20 МГц) 0,188пс (типичное значение)
Подавление помех от источника питания (PSNR) - 70 дБ
подача напряжения 3,3 В
Рабочая температура окружающей среды От -40°C до 85°C

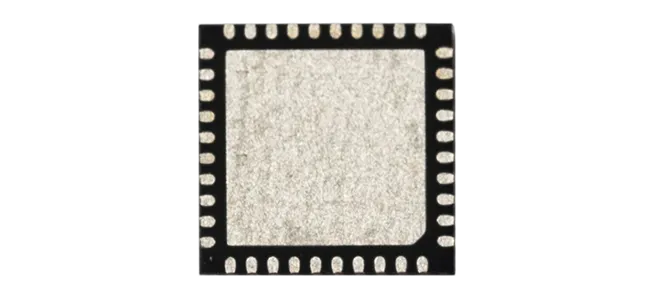

40-контактный разъем VFQFN в корпусе 6,0×6,0×0,85 мм
